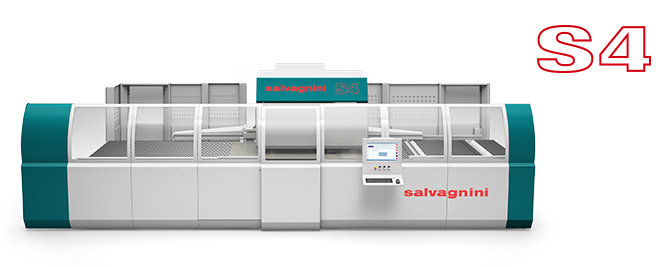

Nacida para la producción con luces apagadas

La S4 es la famosa punzonadora-cizalla combinada, una máquina histórica que ha ido evolucionando continuamente desde 1978 y que hoy, como ayer, garantiza la máxima precisión, el mínimo descarte y una alta eficiencia.

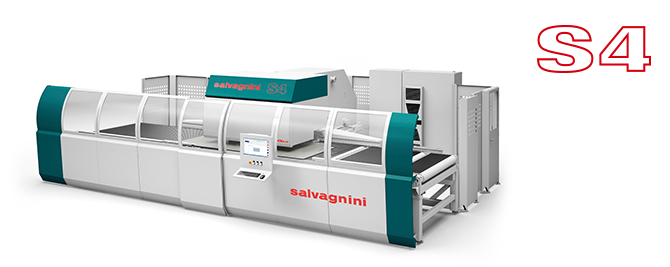

Resumen de producto

La punzonadora-cizalla S4 maximiza la eficacia del proceso: todas las operaciones de carga, punzonado, deformación, separación y descarga son automáticas y se realizan mediante un único sistema que elimina los productos semiacabados, no requiere intervención manual y asegura la máxima repetibilidad.

Las tecnologías adaptativas integradas hacen que el sistema sea inteligente y capaz de adaptarse automáticamente a las variaciones, eliminan los descartes y las correcciones y garantizan una alta calidad de las elaboraciones:

  • el sistema de control del centrado a la entrada mide la hoja y, si es necesario, adapta el programa en función de las dimensiones reales detectadas;
  • el manipulador modifica sus dinámicas en función del tamaño y del peso de la hoja y acciona la apertura de las pinzas según el porcentaje de hoja elaborada;
  • un sistema automático controla la dilatación térmica de los ejes del manipulador y compensa sus variaciones para garantizar una extrema precisión de posicionamiento;
  • la cizalla registra automáticamente el juego y, dependiendo del espesor y el material, modula la fuerza requerida durante el ciclo.

Los almacenes y los dispositivos automáticos de carga/descarga incrementan la autonomía del sistema y permiten recuperar la eficiencia tanto en la fase de elaboración individual como en todo el proceso de producción. La oferta es vasta y cubre prácticamente cualquier necesidad de layout o de configuración, a fin de adaptarse a las estrategias productivas más dispares.

 Eficiencia del proceso
 Sistema adaptativo
 Automatización modular
  • Cabezal multiprensa

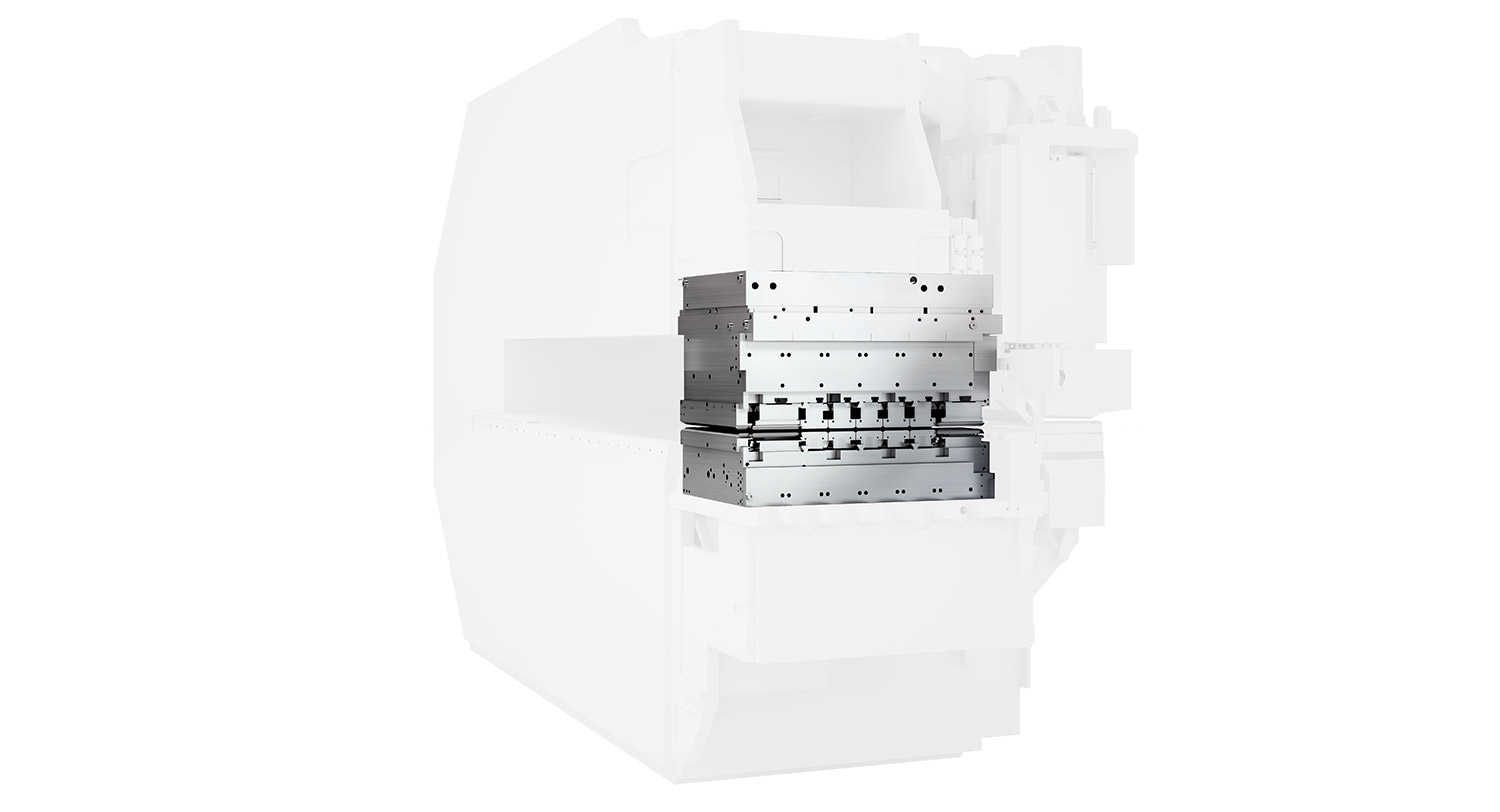

    El cabezal multiprensa es una estructura de matriz que alberga hasta 96 herramientas necesarias para la producción. Cada herramienta se acciona individualmente y siempre está disponible. El cabezal multiprensa asegura una alta precisión de alineación punzón-matriz lo cual garantiza la calidad de las elaboraciones y tiempos de ciclo reducidos, eliminando la necesidad de cambios de equipamiento durante el ciclo y sus correspondientes tiempos de espera.

  • Herramientas Salvagnini

    Con una experiencia de 30 años en el diseño y la fabricación de herramientas, Salvagnini asiste toda la cadena de producción, desde el control de los aceros empleados, hasta las elaboraciones mecánicas y el ensamblaje, con un equipo de profesionales dedicados. La propuesta incluye herramientas estándar para el punzonado, la deformación y la separación, así como herramientas paramétricas y especiales diseñadas y fabricadas para elaboraciones o materiales específicos.

  • Centrado exacto, elaboraciones rápidas y sin retales

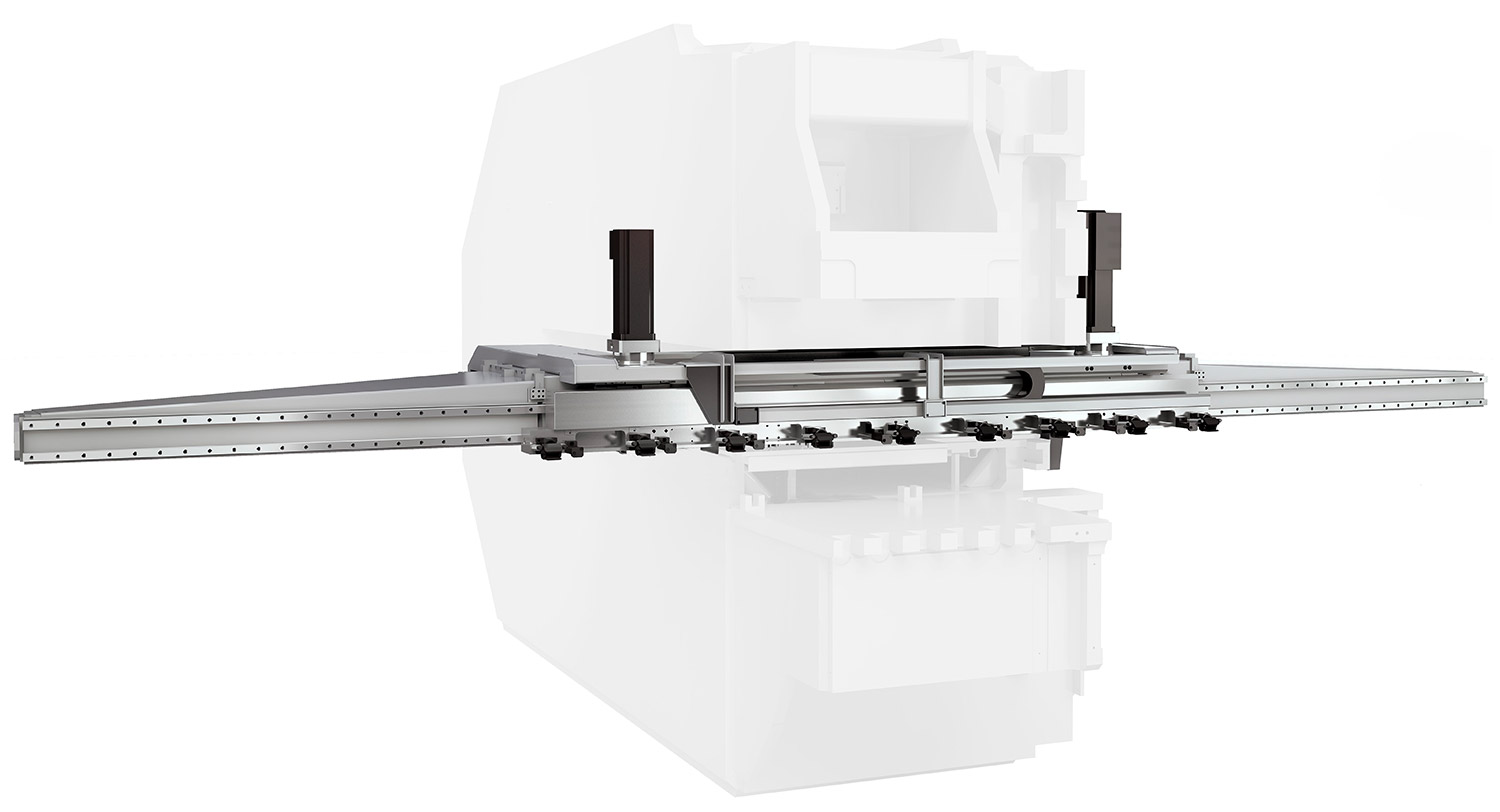

    El manipulador centra la hoja al inicio de la elaboración y la mantiene agarrada durante las operaciones de punzonado y de separación. Tiene un recorrido máximo de 3030 mm que permite elaborar hojas de hasta 3048 mm sin reposicionamientos, y monta 9 pinzas con aperturas independientes de presión variable las cuales amplían la posibilidad de trabajar nests sin retales de agarre y reducen los retales optimizando el uso de la chapa. Está provisto de un sistema hand-over patentado que modula las dinámicas según el peso de la chapa elaborada.

  • Cizalla integrada: libertad de elección

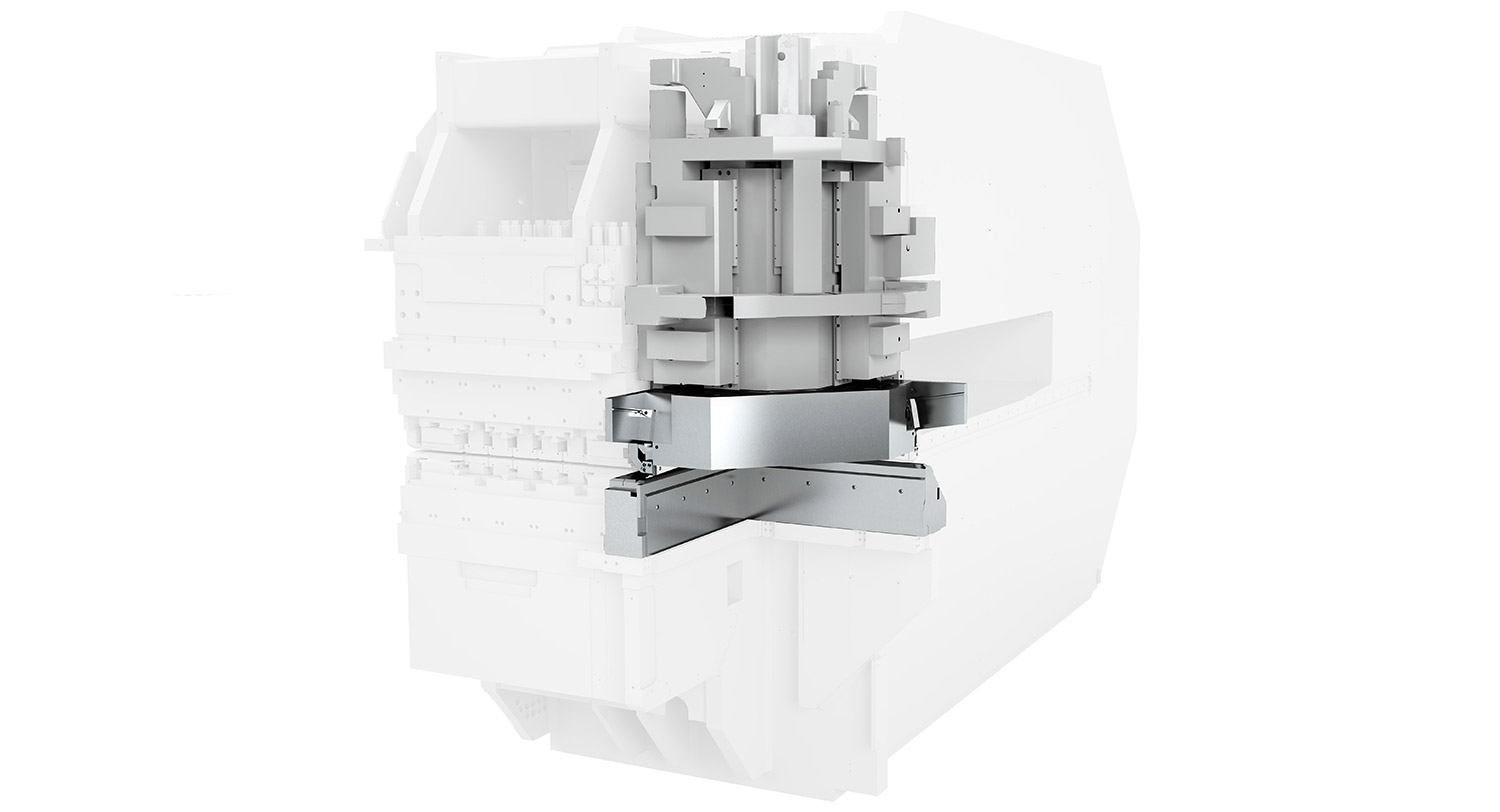

    La cizalla está compuesta por dos cuchillas de 500 mm, independientes y ortogonales entre sí, provistas de pisador, para efectuar cortes de cualquier longitud. Situada al lado del cabezal de punzonado, la cizalla es una solución original, única en el mercado, que permite una alineación ideal y constante y una calidad superior de las elaboraciones. La cizalla también garantiza ventajas a nivel de calidad del proceso porque, comparada con el punzón, reduce el tiempo de ciclo, no erosiona el material, mejora la optimización y minimiza los retales.

1 /

FACE

Diseño inteligente, interfaz intuitiva y fácil de usar. FACE es la interfaz hombre-máquina de Salvagnini para toda la gama de productos.

Industria 4.0

Transformación digital e Industria 4.0 son temas imprescindibles para seguir siendo competitivos en el mercado. Adoptar dichos conceptos permite realizar y gestionar sistemas integrados complejos, con un nivel de automatización muy alto, con prestaciones refinadas y contribuye al desarrollo de soluciones sencillas que no requieren cambios estructurales en la configuración de producción y que permiten un acceso más fácil al mundo del smart manufacturing.

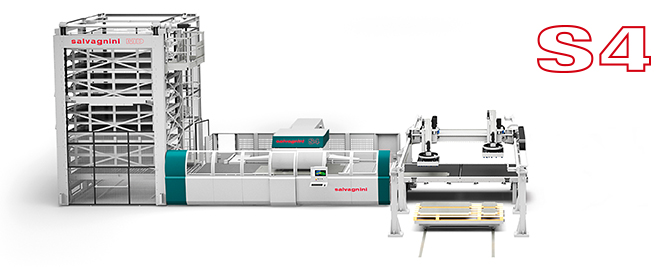

  • Automatización modular y escalable para recuperar eficiencia

    La automatización reduce el riesgo de convertir las fases de carga y descarga en peligrosos cuellos de botella y también puede ayudar a reducir el coste de la mano de obra. Las conexiones de carga/descarga y clasificación de Salvagnini satisfacen cualquier exigencia de automatización: ya sea el funcionamiento autónomo, la integración en celdas flexibles o en fábricas automáticas que funcionan con las luces apagadas

  • PD

    Desapilador automático de paquete.

  • MD

    Para producir just in time, kits o lotes individuales. El almacén de hoja individual, disponible en configuraciones de 6 a 15 bandejas, alimenta y centra la chapa en tiempo oculto.

  • MV

    Para producir just in time, kits o lotes individuales. El almacén automático de bandejas multitorre MV puede alimentar la S4 desde paquete o con hoja individual, si está integrado con el dispositivo SMD.

  • IA

    Apilador automático en mesa.

  • MCU

    Dispositivo con dos manipuladores cartesianos telescópicos para tomar y apilar automáticamente las piezas terminadas.

1 /

Sistema inteligente, calidad constante

Todo lo que siempre has querido saber sobre la punzonadora-cizalla S4.

Tecnología
Productividad
Automatización

Según Salvagnini, el punzonado es siempre un proceso combinado de deformación y separación de las piezas terminadas, independientemente de si la separación se realiza con cizalla o con láser. La separación de las piezas terminadas permite incorporar la punzonadora en un flujo de producción moderno y eficiente, capaz de alimentar las estaciones de elaboración aguas abajo.

En el contexto productivo actual, la función de la punzonadora depende del producto: son las piezas por realizar, sus geometrías, las elaboraciones previstas, los índices de productividad requeridos quienes determinan la solución tecnológica más adecuada. En los últimos años, el láser ha ganado mercado frente al punzonado tradicional, pero no ha mermado el de la punzonadora-cizalla S4 de Salvagnini que sigue siendo, como ya lo era antes, una solución competitiva para aquellas empresas que buscan productividad, flexibilidad, reactividad y eficiencia. S4 realiza todas las operaciones de punzonado, deformación y separación de las piezas terminadas trabajando por sustracción, destruyendo el esqueleto para que las piezas completadas vayan avanzando progresivamente aguas abajo: elimina la necesidad de reposicionamiento y alimenta rápidamente las estaciones de trabajo posteriores.

La geometría de las piezas terminadas, las cada vez más reducidas dimensiones de los lotes, la calidad del corte y la productividad esperada son factores que hacen cada vez más atractiva la inversión en S4 respecto a la inversión en punzonadoras tradicionales. La alta productividad está garantizada ya que S4 es un único centro de trabajo capaz de producir automáticamente piezas terminadas sin necesidad de retomar las elaboraciones ni de efectuar cambios de equipamiento. Resulta ser la solución ideal en contextos productivos en los que es necesario comprimir al máximo los lead-time ya que la integración de los procesos de deformación y separación reduce drásticamente los tiempos de ciclo. S4 es la solución ideal en los sectores que requieren elaboraciones paramétricas: es más flexible que un láser, simplifica considerablemente la programación y reduce el tiempo total del proceso.

S4 integra ya de fábrica las operaciones de punzonado y de separación y gestiona de manera automática los ciclos de alimentación, clasificación y descarga que, cuando es posible, se llevan a cabo en tiempo oculto. Gracias al cabezal multiprensa patentado, todas las herramientas están siempre disponibles para elaboraciones de anidamiento y múltiples, sin tener que cambiar equipamiento durante el ciclo y sin intervenciones manuales. El algoritmo propietario Punch&Cut optimiza las acciones de la cizalla integrada para separar de forma secuencial, rápida, flexible y automática las piezas individuales que componen la hoja en elaboración.

En el punzonado tradicional, la productividad y la flexibilidad dependen del número de cambios de herramientas en el ciclo y de los tiempos de manipulación de la hoja bajo la torreta o el monopunzón, y se ven afectados por los tiempos necesarios para las operaciones de separación aguas abajo. Por el contrario, S4 combina de fábrica productividad y flexibilidad. Contribuyen a maximizar la productividad el cabezal multiprensa que permite tener las herramientas siempre disponibles, la refinada cíclica del manipulador que modula las dinámicas y la cizalla integrada que trabaja en modalidad Punch&Cut. Son soluciones únicas que mejoran también la flexibilidad de la S4 ya que, independientemente de las geometrías y de los materiales elaborados, no requieren cambios de equipamiento y fabrican indistintamente grandes lotes, kits o lotes individuales. STREAMPUNCH, el software de programación para la generación del programa de punzonado, incluye algoritmos propietarios de optimización de los nests y de las piezas terminadas que reducen la producción de retales. STREAMPUNCH simplifica la elección de la mejor estrategia productiva y facilita el trabajo del programador gracias a una interfaz sencilla e inmediata y a sus funciones de modificación interactiva y de simulación.

El cabezal multiprensa no requiere cambios de equipamiento ni de herramientas durante el ciclo, lo cual reduce los tiempos totales de elaboración. El cabezal multiprensa es una característica distintiva de la S4, está disponible en 5 modelos y puede albergar hasta 96 herramientas simultáneamente. Asegura una alta precisión de alineación punzón-matriz para elaboraciones de alta calidad. La configuración del cabezal que se propone a cada cliente se decide sobre la base de sus específicas necesidades de producción y se concibe para minimizar los cambios de herramientas que, de requerirse, será simples y muy rápidos.

S4 nace como solución de flujo. En su configuración básica, integra soluciones de alimentación y descarga que automatizan el proceso productivo y optimizan cada fase de trabajo: en la entrada un transportador-centrador anticipa en tiempo oculto la carga de la chapa y la coloca en su posición correcta; a la salida, cada pieza se envía automáticamente a los dispositivos aguas abajo o a las cajas de recogida.

Además de las soluciones que optimizan la eficiencia de cada fase productiva, Salvagnini propone automatizaciones y softwares de proceso que, organizando adecuadamente todo el flujo de producción, permiten lograr una mayor autonomía para las elaboraciones sin presencia de operador y con luces apagadas, y contribuyen a reducir tanto el impacto del coste de la mano de obra, como el periodo de recuperación de la inversión.

S4 es altamente configurable y puede trabajar en stand-alone, en línea, integrada en una celda flexible o en una fábrica automática. Las soluciones de carga/descarga permiten elaboraciones sin presencia de operador que resaltan la productividad de la punzonadora-cizalla. La modularidad de los dispositivos de automatización de Salvagnini permite ampliar y/o modificar el flujo de producción incluso en un momento posterior a la primera instalación. Además de la automatización integrada, Salvagnini ofrece una amplia gama de dispositivos automáticos de carga/descarga y clasificación que, si se combinan con un almacén, aumentan la autonomía y la eficiencia del sistema. Estos dispositivos permiten tener siempre a disposición materiales y espesores diferentes para elaboraciones just-in-time, reduciendo al mínimo los tiempos de espera para el abastecimiento de la chapa y también los riesgos de error o de desperfectos en el material debidos a la intervención humana.

S4 está disponible en dos tamaños, para elaborar chapas de 3 o 4 metros. Ambos modelos pueden configurarse eligiendo uno de los 5 cabezales disponibles y personalizados con numerosas automatizaciones de carga/descarga. La elección del modelo se basa siempre en un estudio de viabilidad pormenorizado. Los especialistas Salvagnini aconsejan a cada cliente la configuración más adecuada para satisfacer sus necesidades productivas, evaluando variables como el sector de aplicación, la estrategia y las combinaciones productivas.

Los retos se refieren sobre todo a la recuperación de la autonomía y la eficiencia. La automatización de las operaciones de carga/descarga/clasificación permite lograr las altas prestaciones de la S4 y brinda beneficios a toda la cadena de producción. La implementación de un software de oficina simple y rápido reduce el riesgo de convertir la programación en el auténtico cuello de botella de la producción. La integración del ERP/MRP empresarial con los softwares de proceso para la gestión de la producción automatiza la distribución de la información y contribuye a crear un entorno de producción lean y a prueba de error.

Software

La industria ha cambiado: la flexibilidad y la eficiencia son requisitos esenciales para gestionar lotes de producción cada vez más reducidos y un alto índice de rotación de los códigos. La evolución de la tecnología ha logrado invertir el equilibrio entre las cargas de trabajo, con sistemas cada vez más rápidos, pero que necesitan ser guiados por programas de máquina específicos y cada vez más numerosos y cuya realización es cada vez más costosa. El software es cada vez más decisivo para mejorar el rendimiento de las plantas de producción.

STREAM es la respuesta de Salvagnini al contexto industrial moderno, una suite de programación que mejora la reactividad y reduce los costes, los errores operativos y las deficiencias del proceso.

OPS es el software modular de Salvagnini para la gestión de la producción que optimiza todo el proceso y permite el intercambio de información, en tiempo real, entre los sistemas y el ERP/MRP de fábrica.

LINKS es la solución IoT de Salvagnini que monitoriza las prestaciones de los sistemas. Permite el acceso a los datos de producción y la monitorización de los parámetros, aumentando la eficiencia general del sistema.

Datos técnicos

Modelo

S4Xe.30

S4Xe.40

Dimensiones máximas de la hoja (mm)

3048 x 1650

4064 x 1650

Diagonal máxima de la hoja (mm)

3466

4386

Dimensiones mínimas de la hoja (mm)

370 x 300

370 x 300

Velocidad máxima (m/min):
Eje X

132

132

Eje Y

96

96

Velocidad de desplazamiento de ejes simultánea (m/min)

163

163

Aceleración máxima (m/s2):
Eje X

30

30

Eje Y

15

15



Punzonado

Cizallado

Tecnología

Cabezal multiprensa

Corte contemporáneo o independiente en X e Y

Espesor máximo del material (mm)



    Aluminio, UTS 265 N/mm2

5,0

5,0

    Acero, UTS 410 N/mm

3,5

3,5

    Acero inoxidable, UTS 610 N/mm2

2,0

2,0

Espesor mínimo del material (mm)

0,5

0,5
