B3 - Plegadoras 4.0

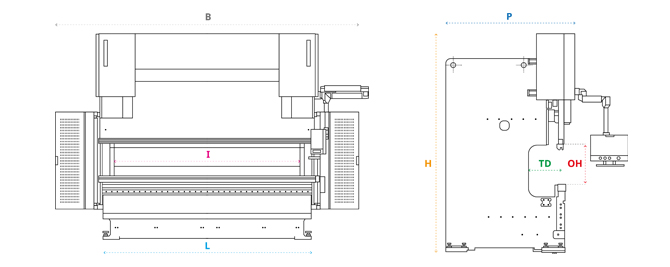

Datos técnicos



Modelo 60/2000 100/3000 135/3000 135/4250
Fuerza máxima de plegado [Ton] 60 100 135 135
Longitud de la mesa L [mm] 2040 3060 3060 4250
Distancia entre los bastidores laterales I [mm] 1740 2640 2640 3640
Profundidad de la ranura TD [mm] 350 435 435 435
Velocidad máxima de bajada y subida [mm/s] 250 250 250 250
Velocidad de plegado* [mm/s] 20 20 20 20
Carga máxima [mm] 300 300 350 350
Distancia del pistón de la mesa OH [mm] 550 550 600 600
Largo total B [mm] 3200 4270  4310 5310
Ancho total P [mm] 1875 1725  1735 1735

Altura total H [mm]

3025 3025  3295 3295

Consumo eléctrico máximo [kW]

10 12 16 16
Masa [kg] 6200 8600 11700 13500



Modelo 170/3000 170/4250 170/4250XL 220/3000
Fuerza máxima de plegado [Ton] 170 170 170 220
Longitud de la mesa L [mm] 3060 4250 4250 3060
Distancia entre los bastidores laterales I [mm] 2640 3640 3620 2650
Profundidad de la ranura TD [mm] 435 435 520 520
Velocidad máxima de bajada y subida [mm/s] 250 250 220 220
Velocidad de plegado* [mm/s] 20 20 18 18
Carga máxima [mm] 350 350 450 450
Distancia del pistón de la mesa OH [mm] 600 600 700 700
Largo total B [mm] 4310 5310 5330 4360
Ancho total P [mm] 1735 1735 2080 2080

Altura total H [mm]

3295 3295 3705 3705

Consumo eléctrico máximo [kW]

20 20 20 26
Masa [kg] 11700 13500 19400 17000



Modelo 220/4250 220/5100 220/6100 320/3000
Fuerza máxima de plegado [Ton] 220 220 220 320
Longitud de la mesa L [mm] 4250 5100 6100 3060
Distancia entre los bastidores laterales I [mm] 3620 4620 5600 2630
Profundidad de la ranura TD [mm] 520 520 520 520
Velocidad máxima de bajada y subida [mm/s] 220 220 180 220
Velocidad de plegado* [mm/s] 18 18 18 18
Carga máxima [mm] 450 450 450 450
Distancia del pistón de la mesa OH [mm] 700 700 700 700
Largo total B [mm] 5330 6330 7400 4380
Ancho total P [mm] 2080 2080 2080 2085

Altura total H [mm]

3705 3705 3705 3755

Consumo eléctrico máximo [kW]

26 26 26 39
Masa [kg] 19400 21500 23500 21800



Modelo 320/4250 320/5100 400/4250
Fuerza máxima de plegado [Ton] 320 320 400
Longitud de la mesa L [mm] 4250 5100 4250
Distancia entre los bastidores laterales I [mm] 3600 4600 3600
Profundidad de la ranura TD [mm] 520 520 520
Velocidad máxima de bajada y subida [mm/s] 220 220 220
Velocidad de plegado* [mm/s] 18 18 18
Carga máxima [mm] 450 450 450
Distancia del pistón de la mesa OH [mm] 700 700 700
Largo total B [mm] 5350 6350 5350
Ancho total P [mm] 2085 2085 2085

Altura total H [mm]

3755 3755 3755

Consumo eléctrico máximo [kW]

39 39 45
Masa [kg] 25000 30000 27000



Modelo AU-TO 170/4250 AU-TO 220/4250
Fuerza máxima de plegado [Ton] 170 220
Longitud de la mesa L [mm] 4250** 4250
Distancia entre los bastidores laterales I [mm] 3640 3620
Profundidad de la ranura TD [mm] 435 520
Velocidad máxima de bajada y subida [mm/s] 250 220
Velocidad de plegado* [mm/s] 20 18
Carga máxima [mm] 350 450
Distancia del pistón de la mesa OH [mm] 600 700
Largo total B [mm] 5560 5560
Ancho total P [mm] 2170 2240

Altura total H [mm]

3290 3690

Consumo eléctrico máximo [kW]

20 26
Masa [kg] 15500 21600



* Velocidad de plegado regulada por las normas vigentes.
** Configuración automática de herramientas L = 3060 mm.
Salvagnini se reserva la facultad de modificar los datos sin previo aviso.
