Cambia la perspectiva, piensa en el resultado

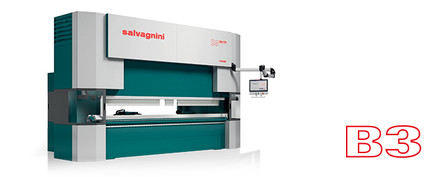

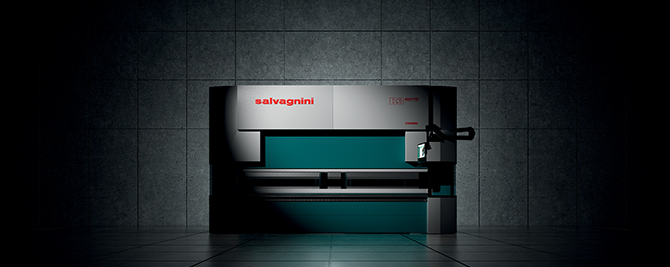

Independientemente del nivel de automatización elegido de entre los 4 disponibles, B3 sigue siendo la solución comercializada que ocupa menos espacio.

Resumen de producto

Las soluciones técnicas adoptadas (Direct Drive y KERS) le permiten respetar a las personas y al medio ambiente sin reducir la productividad. La arquitectura aumenta la versatilidad de la máquina, relajando las limitaciones geométricas de las piezas.

Las tecnologías adaptativas integradas (S-CROWNING, AMS) hacen que el sistema sea inteligente, elimine el retal y corrija la pieza y permite ampliar la gama de productos que pueden ser producidos.

Los dispositivos de automatización disponibles (ATA, MVM, AU-TO) combinan productividad y flexibilidad, tanto para la producción por lotes como por kit.

Los softwares propietarios LINKS, STREAM y OPS permiten automatizar la comunicación entre el sistema y los departamentos de la empresa involucrados en el flujo de producción.

 Productividad sostenible
 Tecnología adaptativa
 Automatización flexible
 Conectividad 4.0
  • Topes

    Disponible en cuatro tipos diferentes, para una máxima flexibilidad de producción. Cada tope comprende un pistón extremadamente rígido. Todos los ejes se deslizan sobre guías lineales para garantizar precisión y solidez.

  • Puertas correderas

    Acopladas a la estructura de la plegadora, permiten una fácil manipulación de las herramientas y de las piezas, sin aumentar el espacio de la máquina.

  • Estantes deslizantes delanteros

    Par de estantes deslizantes delanteros con capacidad de 120 kg que permiten el mecanizado de la chapa. Garantizan un uso ergonómico y la facilidad de manipulación de las piezas.

  • Seguidor de lámina FLW

    El seguidor de lámina FLW está disponible bajo pedido. Se recomienda el uso del seguidor de lámina para plegar piezas especialmente grandes o pesadas. Cada FLW tiene una capacidad máxima de 150 kg y es empujado a lo largo de la guía lineal.

1 /

Automatización escalable

Para aumentar significativamente la disponibilidad de la plegadora, Salvagnini ha desarrollado 4 dispositivos de automatización: ATA y ATA.L ajustan automáticamente la longitud de las herramientas superiores e inferiores, MVM adapta automáticamente la apertura de la matriz, AU-TO configura automáticamente las herramientas.

AMS: angle measurement system

Sistema láser que detecta variaciones en el ángulo de plegado gracias al retorno elástico de la chapa. La medición del ángulo se puede realizar incluso en un solo punto, independientemente de la longitud de la plegadora, para ciclos más cortos. Permite un registro de la medición y una monitorización activa para una mayor productividad.

S-CROWNING

El sistema de bombeo mecánico adaptativo asegura un plegado uniforme a lo largo de toda la longitud de plegado, incluso si los parámetros cambian, sin la intervención del operador.

FACE

Diseño inteligente, interfaz intuitiva y fácil de usar. FACE es la interfaz hombre-máquina de Salvagnini para toda la gama de productos.

Direct Drive

Los movimientos del pistón están accionados por dos motores independientes sin escobilla de transmisión directa, que permiten alcanzar movimientos rápidos de acercamiento y alejamiento con velocidades de hasta 250 mm/s.

KERS: energy recovery system

La B3 puede estar equipada con un sistema propietario que recupera los desperdicios de energía para reutilizarlos en fases siguientes, alcanzando altas velocidades y aceleraciones con el mismo consumo.

Industria 4.0

Transformación digital e Industria 4.0 son temas imprescindibles para seguir siendo competitivos en el mercado. Adoptar dichos conceptos permite realizar y gestionar sistemas integrados complejos, con un nivel de automatización muy alto, con prestaciones refinadas y contribuye al desarrollo de soluciones sencillas que no requieren cambios estructurales en la configuración de producción y que permiten un acceso más fácil al mundo del smart manufacturing.

  • ATA

    El dispositivo ATA (configurador automático de herramientas) es utilizado para cambiar y ajustar automáticamente la longitud de las herramientas superiores de plegado, ahorrando tiempo y aumentando la eficiencia de la producción.

  • ATA.L

    El dispositivo ATA.L, para las herramientas inferiores, es la solución ideal para la producción en kit, ya que plegar secuencias de piezas de diferentes longitudes.

  • MVM

    La opción MVM, la matriz de apertura variable que es una alternativa a ATA.L, adapta automáticamente la apertura en V según el programa y permite plegar los materiales con diferentes espesores y/o radios de plegado.

  • AU-TO

    AU-TO, el cambio automático de herramienta, no deshabilita el funcionamiento de los dispositivos ATA, sino que prepara la máquina maximizando el potencial de la configuración automática de las herramientas aplicando las mejores estrategias según el flujo de producción.

1 /

Cambia la perspectiva, piensa en el resultado

Todo lo que siempre has querido saber sobre la plegadora B3.

Productividad
Adaptabilidad
Integrabilidad

ATA/ATA-LT y ATA/MVM son soluciones de automatización de propiedad de Salvagnini para la gestión de la herramienta. Permiten una producción en lotes y en Kit en las plegadoras, manteniendo una alta productividad.

AU-TO es el cambio automático de herramienta inferior y superior patentado de Salvagnini. Configura la plegadora, garantizando su completa independencia y eficiencia en la aplicación de las mejores estrategias de acuerdo con el flujo de la producción.

La soluciones técnicas y arquitectónicas adoptadas (Direct Drive y KERS) permiten a la plegadora B3 respetar a las personas y al medio ambiente, sin reducir la productividad.

MAC2.0 es el conjunto de tecnologías adaptativas (S-CROWNING, AMS) integrado en la plegadora. Hace que el sistema sea inteligente, eliminando el retal y la corrección de las piezas, ampliando la gama de productos que pueden ser producidos.

Cada plegadora B3 ofrece una amplia configurabilidad: las opciones y los accesorios facilitan el uso y la manipulación de las piezas, aumenta la versatilidad de la plegadora o mejora su ergonomía (dispositivos de bloqueo, topes, seguidores de lámina).

Todas las plegadoras B3 pueden estar equipadas con el software de proceso OPS, que permite la comunicación entre la máquina y el ERP de la empresa. También están listas para ser conectadas a LINKS, la solución IoT para el seguimiento de la condición.

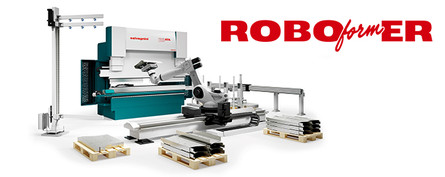

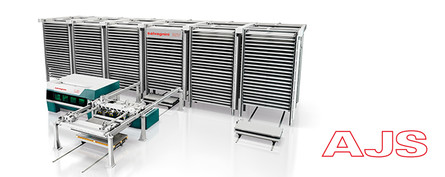

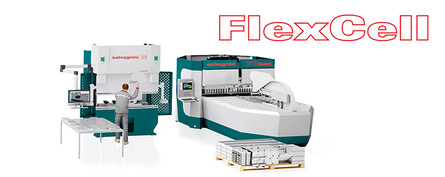

Gracias a su amplio conocimiento en sistemas y automatización, y una amplia experiencia en procesamiento de chapas de metal, los especialistas de Salvagnini pueden ayudar al cliente a elegir la mejor solución, tanto si se trata de una plegadora independiente, una celda de plegado robotizada (ROBOformER), una celda de plegado flexible (FlexCell) o una fábrica automática (AJS).

Software

La industria ha cambiado: la flexibilidad y la eficiencia son requisitos esenciales para gestionar lotes de producción cada vez más reducidos y un alto índice de rotación de los códigos. La evolución de la tecnología ha logrado invertir el equilibrio entre las cargas de trabajo, con sistemas cada vez más rápidos, pero que necesitan ser guiados por programas de máquina específicos y cada vez más numerosos y cuya realización es cada vez más costosa. El software es cada vez más decisivo para mejorar el rendimiento de las plantas de producción.

STREAM es la respuesta de Salvagnini al contexto industrial moderno, una suite de programación que mejora la reactividad y reduce los costes, los errores operativos y las deficiencias del proceso.

OPS es el software modular de Salvagnini para la gestión de la producción que optimiza todo el proceso y permite el intercambio de información, en tiempo real, entre los sistemas y el ERP/MRP de fábrica.

LINKS es la solución IoT de Salvagnini que monitoriza las prestaciones de los sistemas. Permite el acceso a los datos de producción y la monitorización de los parámetros, aumentando la eficiencia general del sistema.

Datos técnicos

Modelo

60/2000

100/3000

135/3000

135/4250

170/3000170/4250
Fuerza máxima de plegado (Ton)

60

100

135

135

170

170

Longitud de la mesa (mm)

2040

3060

3060

4250

3060

4250

Distancia entre los bastidores laterales (mm)

1740

2640

2640

3640

2640

3640

Profundidad de la ranura (mm)

350

435

435

435

435

435

Velocidad máxima de bajada y subida (mm/s)

250

250

250

250

250

250

Velocidad de plegado* (mm/s)

20

20

20

20

20

20

Carga máxima (mm)

300

300

350

350

350

350

Distancia del pistón de la mesa (mm)

550

550

600

600

600

600

Largo total (mm)

3200

4270

4310

5310

4310

5310

Ancho total (mm)

1875

1725

1735

1735

1735

1735

Altura total (mm)

3025

3025

3295

3295

3295

3295

Consumo eléctrico máximo (kW)

10

12

16

16

20

20

Masa (kg)

6200

8600

11700

13500

11700

13500

Modelos

170/4250XL

220/3000

220/4250

220/5100

220/6100
Fuerza máxima de plegado (Ton)

170

220

220

220

220

Longitud de la mesa (mm)

4250

3060

4250

5100

6100

Distancia entre los bastidores laterales (mm)

3620

2650

3620

4620

5600

Profundidad de la ranura (mm)

520

520

520

520

520

Velocidad máxima de bajada y subida (mm/s)

220

220

220

220

180

Velocidad de plegado* (mm/s)

18

18

18

18

18

Carga máxima (mm)

450

450

450

450

450

Distancia del pistón de la mesa (mm)

700

700

700

700

700

Largo total (mm)

5330

4360

5330

6330

7400

Ancho total (mm)

2080

2080

2080

2080

2080

Altura total (mm)

3705

3705

3705

3705

3705

Consumo eléctrico máximo (kW)

20

26

26

26

26

Masa (kg)

19400

17000

19400

21500

23500

Modelos

320/3000

320/4250

320/5100

400/4250

AU-TO 170/4250

AU-TO 220/4250

Fuerza máxima de plegado (Ton)

320

320

320

400

170

170

Longitud de la mesa (mm)

3060

4250

5100

4250

4250**

4250

Distancia entre los bastidores laterales (mm)

2630

3600

4600

3600

3640

3620

Profundidad de la ranura (mm)

520

520

520

520

435

520

Velocidad máxima de bajada y subida (mm/s)

220

220

220

220

250

220

Velocidad de plegado* (mm/s)

18

18

18

18

20

18

Carga máxima (mm)

450

450

450

450

350

450

Distancia del pistón de la mesa (mm)

700

700

700

700

600

700

Largo total (mm)

4380

5350

6350

5350

5560

5560

Ancho total (mm)

2085

2085

2085

2085

2170

2240

Altura total (mm)

3755

3755

3755

3755

3290

3690

Consumo eléctrico máximo (kW)

39

39

39

45

20

26

Masa (kg)

21800

25000

30000

27000

15500

21600
